совет ПО развитию STM32 предназначен для STM32F429I, особенности STM32F429IGT6 MCU, и интегрирует различные стандартные интерфейсы, довольно легко для периферийных расширений.

обзор

Open429I-C является совет ПО развитию STM32 предназначен дляSTM32F429IGT6микроконтроллер, состоит из материнской плате и MCU основной платеCore429I.

The Open429I-C поддерживает дальнейшее расширение с различными опционными вспомогательными досками для конкретного применения. модульная и открытая конструкция делает его идеальным для начала разработки приложений с STM32 микроконтроллеров серии.


, что ‘ ы на материнской плате

  1. MCU основной плате разъем:для легко соединяющий Core429I
  2. УСАПП3 интерфейс:легко подключается к RS232, RS485, USB ДО 232, и т. д.
  3. DCMI интерфейс:для подключения камеры
  4. емкостный сенсорный экран интерфейс:для подключения емкостной сенсорной панелью
  5. CAN2 интерфейс:для подключения CAN модули
  6. CAN1 интерфейс:для подключения CAN модули
  7. SDIO интерфейс:для подключения Micro SD модуль, имеет гораздо более высокую скорость доступа, нежели SPI
  8. ULPI интерфейс:для подключения высокоскоростного USB периферийный (STM32F429I объединяет УГ контроллер USB без каких-либо устройство ФИЗИЧЕСКОГО УРОВНЯ (PHY)
  9. ЖК-интерфейс 1:для подключения 7 дюймовый ЖК-
  10. ОДИН-ПРОВОДНОЙ интерфейс:легко подключается к ОДНИМ ПРОВОДОМ устройств (TO-92 пакет), таких как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. д.
  11. ЖК-интерфейс 2:для подключения 4.3 дюймовый ЖК-
  12. I2C2/I2C3 интерфейс:легко подключается к периферийным устройствам I2C, таких как I/O expander (PCF8574), EEPROM (AT24Cxx), и т. д.
  13. SAI1 интерфейс:для подключения аудио модули, такие как модуль UDA1380
  14. интерфейс Ethernet:для подключения Ethernet модули
  15. USB разъем:USB to UART через бортовой преобразователь PL2303
  16. SPI1/SPI2 интерфейсы:
    • легко подключается к периферийным устройствам SPI, таких как DataFlash (AT45DBxx), sd-карта, MP3, и т. д.
    • легко подключается к AD/DA модулей (SPI1 особенности AD/DA альтернативные функции)
  17. I2S2/I2S3/I2C1 интерфейс:легко подключается к I2S периферийных устройств, таких как аудио модуль, и т. д.
  18. FMC 8-битный интерфейс:легко подключается к периферийных устройств, таких как Usb
  19. 5 В DC jack
  20. 5 В/3.3 В мощность вход/выход:обычно используется в качестве выходной мощности, также распространены-заземления с другой пользовательский борту
  21. MCU контактный разъем:все MCU Ввода/вывода доступны на разъемах расширения для дальнейшего расширения
  22. PL2303:USB к UART преобразователь
  23. светодиоды:удобный для индикации состояния Входов/Выходов и/или программы рабочем состоянии
  24. PL2303 TX-LED/RX-LED
  25. 12 МГц кристалл:для PL2303
  26. джойстик:пять позиций
  27. WAKE UP кнопки:использоваться как обычные кнопки, и/или просыпаться STM32 MCU от сна
  28. USB to UART перемычки
  29. LED перемычки
    • короткая перемычка для подключения по умолчанию I/O используется в примере кода
    • открыть перемычку для подключения к обычаю Входов/Выходов через перемычек
  30. кнопка/Джойстик перемычки
    • короткая перемычка для подключения по умолчанию I/O используется в примере кода
    • открыть перемычку для подключения к обычаю Входов/Выходов через перемычек

, что ‘ ы на Core429I

  1. STM32F429IGT6:высокая производительность STM32 MCU которая включает:
    • Core:Cortex-M4 32-разрядный RISC
    • характеристика:один цикл DSP инструкций
    • рабочая Частота:180 МГц, 225 DMIPS/1.25 DMIPS/Мгц
    • рабочее Напряжение:1.8 В-3.6 В
    • пакет:LQFP176
    • воспоминания:1024kB Flash, 256 кб SRAM
    • MCU коммуникационные Интерфейсы:
      • 6 x SPI, 4 х USART, 4 х UART, 2 х I2S, 1 х САИ, 3 х I2C
      • 1 х FMC, 1 х SDIO, 2 х CAN
      • 1 х LCD-TFT
      • 1 х USB 2.0 HS/FS контроллер (с выделенным DMA)
      • 1 х USB УГ ULPI (внешним PHY требуется)
      • 1×10/100 Ethernet MAC
      • 1×8 до 14-битным интерфейсом камеры
    • AD & DA преобразователи:3 х AD (12-бит, 1 s, акции 24 каналов); 2 х Д. А. (12-разрядная версия)
    • отладка/Программирование:поддержка JTAG/SWD интерфейсы, поддерживает ИАП
  2. IS42S16400J:SDRAM 1 Мб Биты х 16 Бит х 4 Банка (64-МБИТ)
  3. AMS1117-3.3:3.3 В регулятор напряжения
  4. MIC2075:на борту устройства управления питанием USB
  5. выключатель питания,питание от 5Vin или соединение USB
  6. выбор режима загрузки,для конфигурирования BOOT0 штифт
  7. индикатор питания
  8. VBUS LED
  9. кнопка сброса
  10. 8 М кристалл
  11. 32.768 К кристалл,для внутреннего RTC с калибровкой
  12. JTAG/SWD интерфейс:для отладки/программирования
  13. USB разъем,поддерживает Устройства и/или Хозяина
  14. булавки MCU расширитель,VCC, ЗЕМЛЯ и все Ввода/вывода доступны на разъемах расширения для дальнейшего расширения
  15. 5Vin выносной,5 В питания не требуется при использовании USB HOST/OTG
  16. USB OTG/HOST перемычка
    • короткая перемычка при использовании USB OTG/HOST
    • открыть перемычку для отключения от связанных портов Ввода/Вывода
  17. VBAT перемычка выбора
    • короткая перемычка использовать системы питания
    • открыть перемычку для подключения VBAT к ВНЕШНЕМУ ИСТОЧНИКУ питания, таких как батареи
  18. VREF перемычка выбора
    • короткая перемычка для подключения VREF + VCC
    • открыть перемычку для подключения VREF + другие pin-код через перемычку

фотографии


Open429I-C совет по развитию
Open429I-C развития доска вид сзади
Open429I-C совет по развитию
Open429I-C материнская плата
STM32 Cortex-M4 MCU доска
STM32 Cortex-M4 MCU доска
подключение к различным периферийным устройствам
подключение к USB устройства через кабель-конвертор
4.3 дюймовым жк-emwin demo1
4.3 дюймовым жк-emwin демо2
4.3 дюймовым жк-emwin demo3
4.3 дюймовым жк-emwin demo4
7 дюймовым жк-emwin demo1
7 дюймовым жк-emwin демо2
7 дюймовым жк-emwin demo3
7 дюймовым жк-emwin demo4
подключение к USB3300 USB УГ Совета
подключение к OV2640 Камеры Совет
подключение к Usb Совет
подключение к RS232 Совета
подключение к RS485 Доска
подключение к МОЖЕТ Доска
подключение к 8 Кнопок
подключение к 5 IO Клавиатуры
подключение к AD Клавиатура
Совет тест на AD/DA port
подключение к FRAM Совета
мульти I2C периферийный Модуль подключен к шине i2c
подключение к Micro SD Для Хранения Совета
подключение к DataFlash Совета
подключение к NRF24L01 РФ Совет
подключение к Ethernet Доска
подключение к VS1003B MP3 Совета
подключение к UDA1380 Совета
подключение к VGA PS2 Совета
подключение к любой аксессуар плата вам нужно


примечание:
The Open429I-C поддерживает программирование через UART загрузчика
The Open429I-C не интегрировать любую функцию отладки, отладчик не требуется.


JTAG/SWD интерфейсы

на рисунке 1, и 2 показан заголовок разводка JTAG/SWD интерфейс

рисунок 1.Заголовок JTAG Распиновка
рисунок 2.SWD Заголовка Распиновка


Ресурсы для развития

Руководство Пользователя CD включает в себя ресурсов развития перечисленных ниже:

  • схема
  • демо-код (в примерах на C, C/ОС-II)
  • STM32 развития программного обеспечения (KEIL и т. д.)
  • STM32 datasheets
  • STM32 разработка документации

примечание: емкостный сенсорный экран драйвер не предоставляется на данный момент.


пакет Содержит

в” стандартный Пакет “и” Плат аксессуар Пакет “ниже включены.

стандартный Пакет

  1. Open429I-C развития борту х 1
  2. USB type A разъем mini-B кабель x 1
  3. USB тип емкости для mini-B кабель x 1
  4. 4-контактный 2-контактный провода pack x 1
  5. USB кабель х 1
  6. Руководство пользователя CD x 1

123456

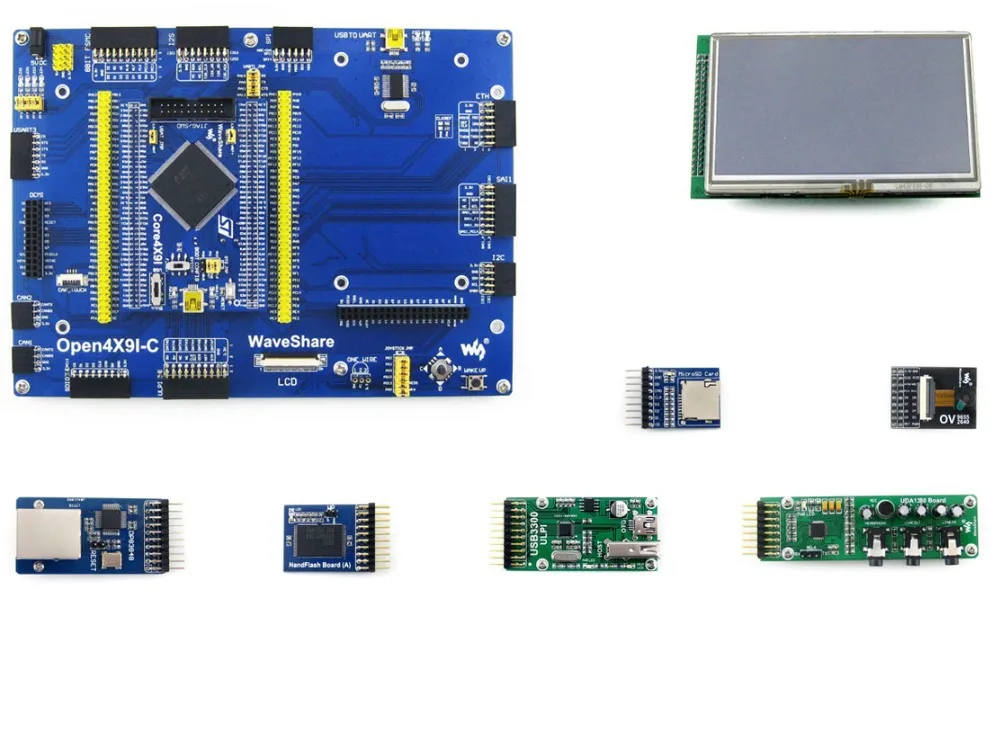

Плат аксессуар Пакет

  1. 4.3 дюймовый 480×272 Сенсорный ЖК (В) x 1
  2. DP83848 Совета Ethernet х 1
  3. USB3300 USB УГ Совета x 1
  4. NandFlash Совета (А) х 1
  5. UDA1380 Совета x 1
  6. Micro SD Для Хранения Совета x 1
  7. OV2640 Камеры Доска х 1
  8. Ethernet-Кабель x 1
  9. 4.3 inch LCD винты упаковать х 1

123456789
